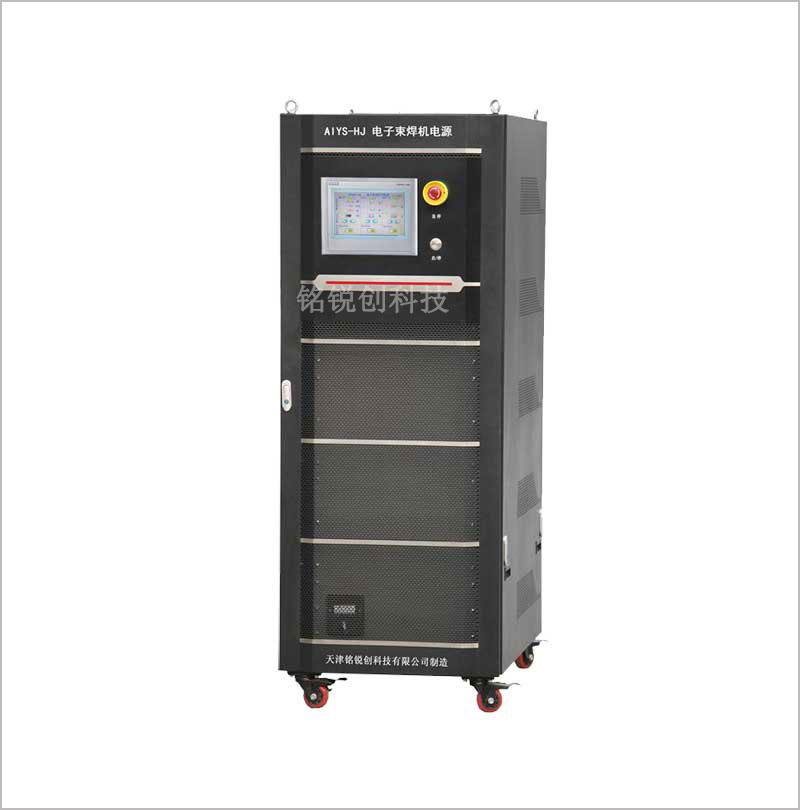

电子束焊机电源

铭锐创电子束焊机电源是由我公司自主研发的大功率高压直流电源系统。此高压电源系统全部采用20kHz以上高频逆变零电压全桥段开关技术,改变了传统工频电源体积大、重量重、效率低等缺点。功率范围从10kW 到100kW,电压输出从30kV到150kV。电子束焊机电源系统内部集成了直流灯丝电源和栅偏电源,灯丝电流及栅偏电压采样是在高电位直接测量并通过光纤隔离传送到控制系统。本电子束焊机电源系统采用高频移向全桥软开关技术,大大缩小了整机体积和重量,同时也提高了效率,更为节能和环保。根据用户使用要求采用风冷或水冷却结构。此电子束焊机电源具有完整的保护,包括过压、过流、过热、缺相、放电检测等。这些特点确保电子束焊机电源能够长期可靠连续工作。☆

产品特点

  (1)电子束焊机电源系统集成主高压电源、灯丝电源和栅偏电源
  (2)全部采用20kHz以上高频逆变零电压全桥段开关技术
  (3)所有输出值都能从0到100%线性连续可调
  (4)能长期耐受放电、短路、拉弧等恶劣工作环境
  (5)有本地模式和程控模式,其中本地模式包括:触摸屏设定和高精度10圈电位器两种设定方式;程控模式包括:0-10V模拟量控制和上位机软件控制
  (6)高压60-100kV(按用户要求定制)
  (7)输出功率10-500kW(按用户要求定制),满足不同应用领域
  (8)灯丝电流最大50A(按用户要求定制)
  (9)栅偏电压最高3000V(按用户要求定制)

产品应用

电子束焊机、电子束熔炼炉、X射线电源、电子枪电源

产品规格

(1)输入电压:AC380V±10%,50Hz±10%
(2)高压电源
         输出电压:60kV,80kV,100kV,120kV,150kV(可定制)
         输出电压稳定度: <0.2%
         高压纹波有效值:< 0.3%
(3)灯丝电源
         输出电流:直流10A,20A,30A,50A(可定制)
         输出电压:由灯丝负载决定,功率不超过2kW
         灯丝电流稳定度:< 0.2%
(4)栅偏电源
         输出电流:最大10mA
         输出电压:DC 0-2000V
         输出电压稳定度: <0.2%
         输出电压纹波有效值:<0.3%
(5)输出电流
         由输出功率决定(可定制)
         输出电流稳定度:<0.2%
(6)电源整机效率:≥95%(80%~100%额定输出时测量 )
(7)电源保护方式:过压、过流、过热、缺相、放电检测
(6)工作方式:可长期满负荷连续工作
(7)冷却方式:水冷、强制风冷
(8)工作环境温度:-20 到40摄氏度
(9)工作环境湿度:小于90% 并不结露
(10)电源外形尺寸:(宽:650mm  深:1000mm   高:1600mm)
