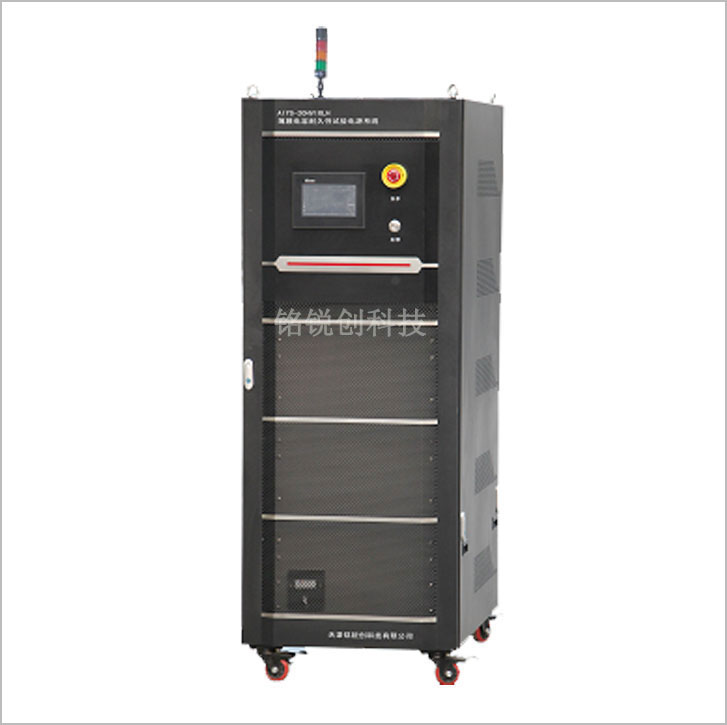

高压电容充电电源

AIYS-HV高压电容充电电源是我公司自主研发生产的专业给高压电容充/放电使用的系列电源,主要应用于高压电容的储能及放电,电力电网高压直流断路器电容充放电实验;电源采用限压恒流的充电方式,稳定给电容充电并在内部设计保护电路防止电流倒灌,此电源全部采用20kHz以上高频逆变零电压全桥段开关技术,改变了传统工频电源体积大、重量重、效率低等缺点,转换效率95%以上,体积小,重量轻,方便安装使用等特点。功率范围从2kW 到100kW,电压输出从1kV到200kV。根据电容容值和充电时间要求,设置恒流充电电流和最高电压,并实时检测充电电流、充电电压。也可作为电容电容器耐压、充放电特性、纹波电流耐久性、寿命等项目的试验,为电容器制造厂商提供了产品可靠性设计的依据。☆

产品特点

1)三种充电模式:单次、循环、浮充

2)全部采用20kHz以上高频逆变零电压全桥段开关技术

3)所有输出值都能从0100%线性连续可调

4)能长期耐受放电、短路等恶劣工作环境

5)配置安全放电电阻,释放电容电量

6)有本地模式和程控模式,其中本地模式包括:触摸屏设定和高精度10圈电位器两种设定方式;程控模式包括:0-10V模拟量控制和上位机软件设置

7)高压2-200kV(按用户要求定制)

8)输出功率2kW -500kW(按用户要求定制),满足不同应用领域



产品应用

高压电容充放电实验、高压薄膜电容耐压和老练测试、电力电网高压直流断路器实验



产品规格

1)输入电压:AC220V±10%AC380V±10%50Hz±10%

2)输出电压:5-150kV(可按用户要求定制)

3)输出电压稳定度: <0.2%

4)高压纹波有效值:< 0.3%

5)输出电流:由输出功率决定,最大可达500kW(可定制)

6)输出电流稳定度:<0.2%

7)电源整机效率:95%80%~100%额定输出时测量

8)电源保护方式:过压、过流、过热、缺相、放电检测

9)工作方式:可长期满负荷连续工作

10)冷却方式:强制风冷

11)工作环境温度:-20 40摄氏度

12)工作环境湿度:小于90% 并不结露



视频案例

50KV 0.6A高压电容充放电电源用户现场充放电实验视频

200KV 0.5A高压电容充放电电源用户现场充放电实验视频
